KTR 公認試験データによる性能実証

韓国化学融合試験研究院(KTR)の公認試験により、比重 0.65（-34%）でも構造材レベルの強度と物性を維持することを実証。

項目	非発泡基準 (p0=0.99 g/cm3)	エコ発泡 実測値 (p=0.65, -34%)	物性維持率
曲げ強度	24.5 MPa	13〜15 MPa	55〜60%
曲げ弾性率	1.8 GPa	1.0〜1.1 GPa	56〜61%
Izod衝撃	97.5 J/m	64〜77 J/m	66〜79%
圧縮強度@50%	41.1 MPa	11〜14 MPa	27〜34%

発泡体スケーリング則の検証

Gibson-Ashby モデルに基づく物性予測が実測値と一致することを確認

• 曲げ強度: σ/σ0 = (p/p0)^1.5
• 曲げ弾性率: E/E0 = (p/p0)^1.28
• Izod衝撃: I/I0 = (p/p0)^0.79

KTR 認証 比重 0.65（-34%）で構造材レベルの強度・衝撃維持を実証

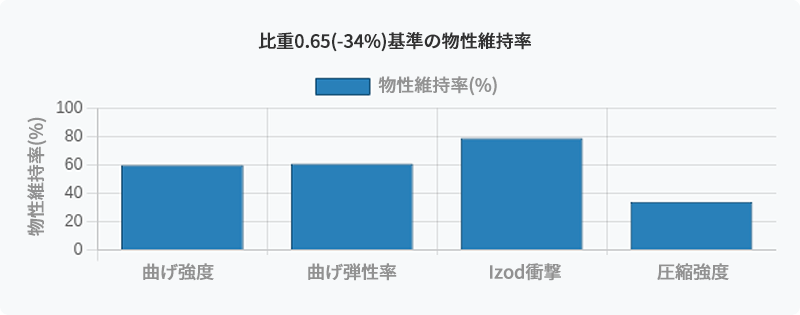

物性維持率 vs 軽量化効果

最適発泡率の分析

• 物性要求条件: σ ≥ 12 MPa, E > 0.90 GPa, I > 65 J/m
• 最適比重: p*/p0 = 0.622（-38% 軽量化）
• 現在の実測値 (p=0.65) は安全・保守的領域内に位置
